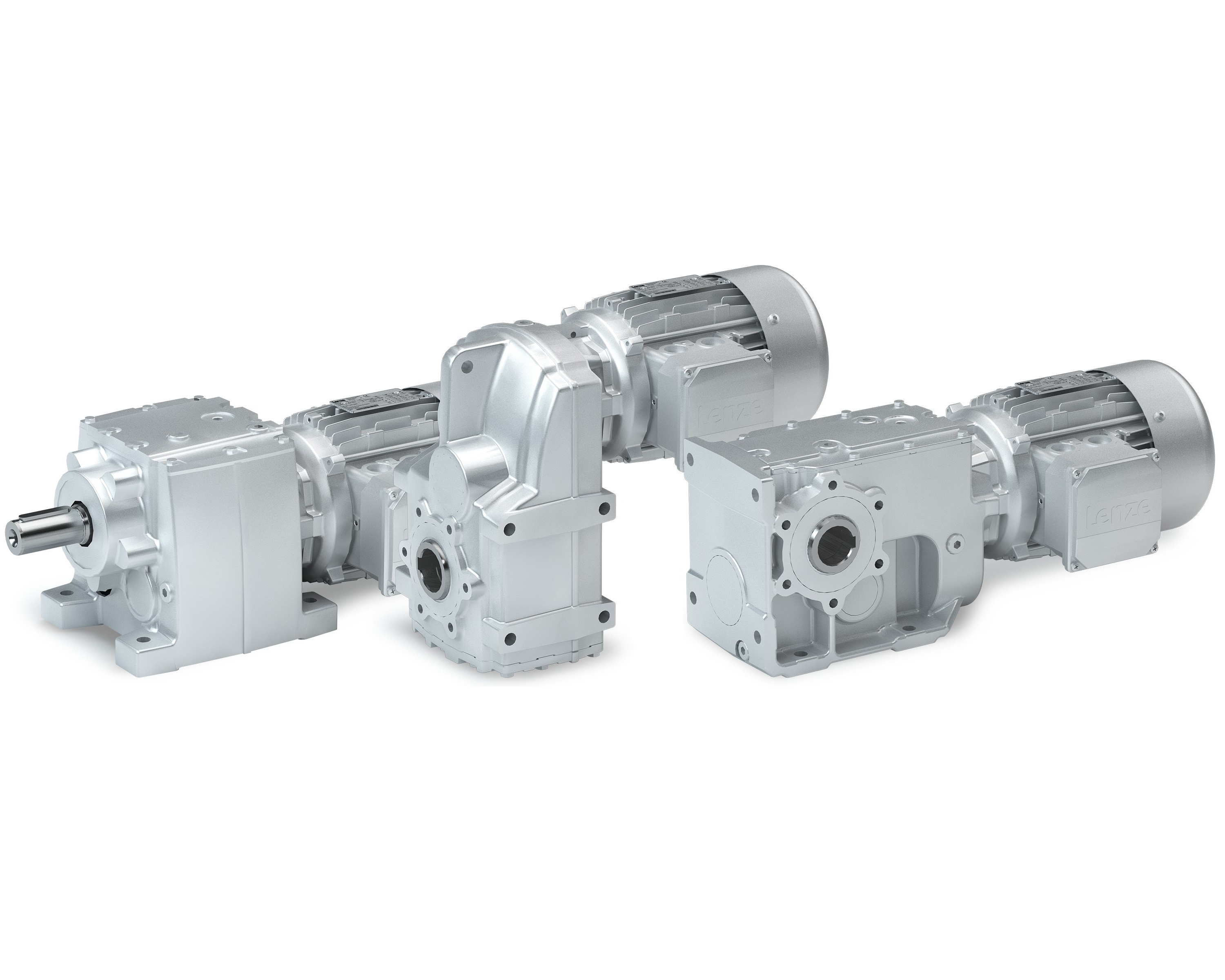

Réducteurs G500

Réducteurs G500

Réducteurs à couple conique g500-B
Efficaces et précis pour vos applications.

D’une haute efficacité énergétique, les réducteurs à couple conique se caractérisent par des forces radiales admissibles élevées, des rapports de réduction finement échelonnés et un jeu angulaire faible.

Réducteurs à roues droites g500-H
Robustes et précis pour vos applications.

D’une grande robustesse, les réducteurs à roues droites se distinguent par des forces radiales admissibles élevées, des rapports de réduction finement échelonnés et un jeu angulaire réduit.

Réducteurs plats g500-S
Compacts et efficaces pour vos applications.

Nos réducteurs compacts à arbres parallèles se caractérisent par des forces radiales admissibles élevées, des rapports de réduction finement échelonnés et un jeu angulaire faible.



Caractéristiques :



Réducteurs à couple conique g500-B

Ils sont proposés en version à 2 ou 3 étages avec des couples jusqu’à 20000 Nm et des rapports de réduction jusqu’à i = 360.

Vos avantages :

Réducteur à angle droit à hauts rendements et de forme compacte pour un montage optimal en termes d’encombrement
Dimensions normalisées des arbres et des brides pour une intégration facilitée dans votre machine
Jeu angulaire faible et rigidité à la torsion élevée pour l’exécution de positionnements particulièrement précis

Réducteurs à roues droites g500-H

Ils sont proposés en version à 2 ou 3 étages avec des couples jusqu’à 14000 Nm et des rapports de réduction jusqu’à i = 370.

Vos avantages :

Échelonnement fin en termes de taille/couple permettant une adaptation optimale à votre machine
Dimensions normalisées des arbres et des brides pour une intégration facilitée dans votre machine
Efficacité assurée par un rendement élevé

Réducteurs plats g500-S

Ils sont proposés en version à 2 ou 3 étages avec des couples jusqu’à 19000 Nm et des rapports de réduction jusqu’à i = 495.

Vos avantages :

Forme de construction compacte limitant l’espace de montage nécessaire
Arbre plein, arbre creux et frette de serrage pour l’intégration directe dans votre machine
Efficacité optimale grâce à un jeu angulaire faible en sortie axiale
Entraxe important

Combinaisons possibles avec les moteurs suivants :

Lenze Smart Motor m300, avec couple assigné de 1,75 Nm ou de 5 Nm
Moteurs triphasés IE1, IE2 et IE3 suivant la directive ErP dans la plage de puissance de 0,06 à 55 kW
Moteurs triphasés MF optimisés pour le fonctionnement via variateur dans la plage de puissance de 0,55 à 22 kW
Servomoteurs synchrones et servomoteurs asynchrones dans la plage de puissance de 0,25 à 38,4 kW



Retrouvez plus d’informations sur ce produit, dans sa fiche produit jointe.
